Konektor Neutrik NP3CM-B - 5,2mm
Popis

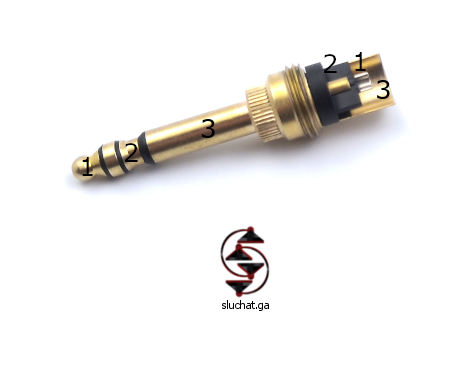

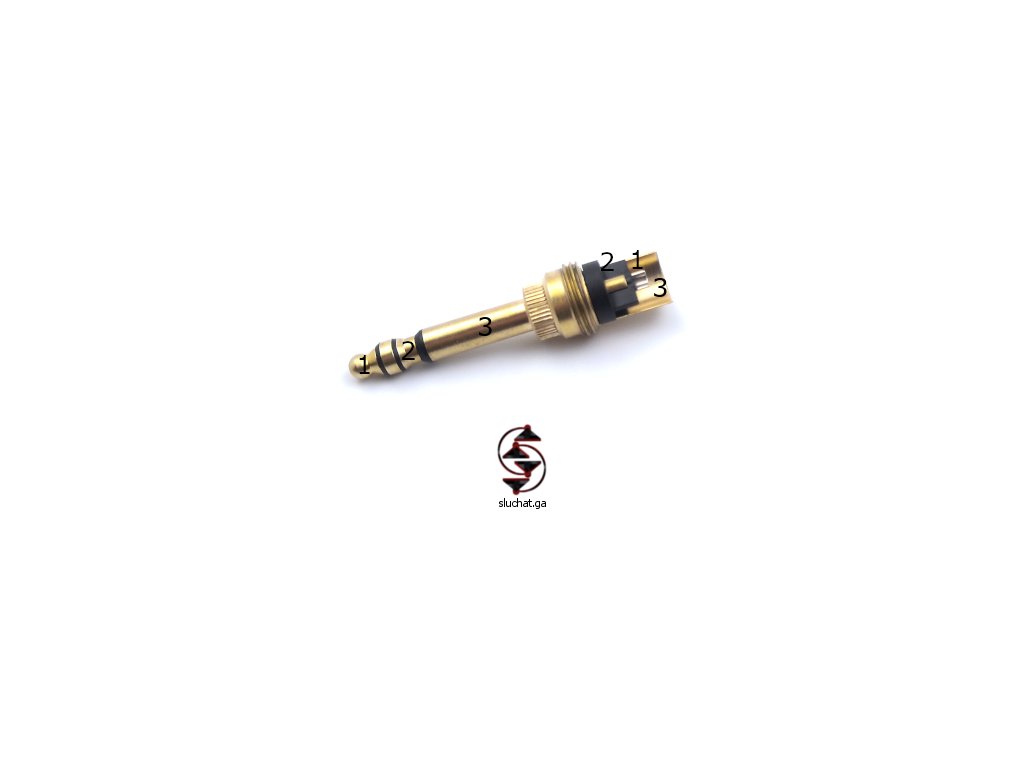

Připojení konektoru je dle následujícího popisu s obrázkem:
- špička - pájecí kontakt č. 1 je pro připojení PTT (Push To Talk funkce, která se používá jen občas a u většiny sluchátek není tento pin použit)
- první prstenec - prázný kontakt
- druhý prstenec - pájecí kontakt č. 2 je pro připojení kladného pólu mikrofonu obvykle MIC+
- stopka se závitem - pájecí kontakt č. 3 je určený pro připojení uzěmnění nebo zíporného pólu mikrofonu, obvykle GND nebo MIC-
Upozornění: Pro připojení zvuku se používá jiný typ konektoru s průměrem dříku 6,3mm, který má jiné zapojení.
Související produkty
-
Kód: AMPJCK63BK
-
Kód: LE0BMA6P
| Hmotnost | 0.02 kg |
| Barva | Černá |
| Celková délka | 78mm |
| Model (?) | NP3CM-B |
| Montáž | Pájením |
| Průměr otvoru | 8,5mm |
| Vnější průměr | 13mm |
| Průměr konektoru | 5,2mm, 0,206in |
| Značka | Neutrik |
